常見故障及原因

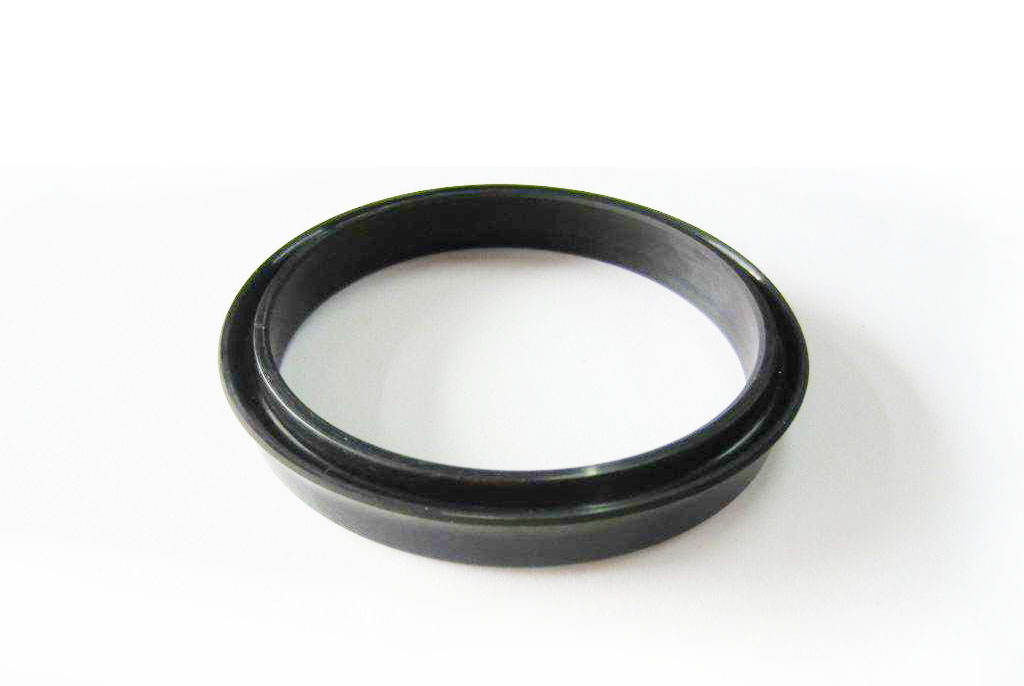

Y型密封件作為往復動密封裝置中的關鍵部件，其性能直接影響到整個系統的密封效果和穩(wěn)定性。在實際應用中，Y型密封件常面臨以下幾種常見故障：

間隙咬傷：間隙咬傷現象多發(fā)生在Y型密封件的根部，與O型密封件類似。主要原因是密封間隙過大或材料硬度不足，以及流體工作壓力過高。當工作壓力超過16MPa時，間隙咬傷尤為明顯。

逆壓損壞：Y型密封件作為雙作用活塞缸的活塞密封時，必須成對使用以封住兩個方向的高壓流體。在工作壓力卸去或往復運動中，蓄壓壓力高于工作壓力時，Y型密封件會被反向擠壓，導致唇尖被擠入縫隙內被夾破。

翻轉和扭曲：當密封件受到的摩擦力產生的外力矩大于其抗扭能力時，會發(fā)生翻轉或扭曲，從而喪失密封能力。這通常與密封件的材質硬度、安裝方式和支撐結構有關。

根部磨損：密封件根部磨損嚴重時會引發(fā)泄漏，主要原因是過盈量過大導致的干摩擦和較大的摩擦力。此外，滑動表面的粗糙度也會加速磨損過程。

塵埃損傷：泥水、塵埃和砂石等雜質侵入液壓缸，會加速密封件的磨損，導致異常磨耗和泄漏。

解決方法

優(yōu)化密封間隙與材料選擇：針對間隙咬傷問題，應根據工作壓力合理限制密封間隙，并選用硬度適宜的Y型密封件材料。對于工作壓力大于16MPa的應用場景，建議使用帶有擋圈的專用密封件，擋圈材料可選用聚四氟乙烯或聚酰胺等剛性較高的塑料。

增設釋壓與支撐結構：為防止逆壓損壞，可在活塞上開小孔釋放蓄壓，或在Y型密封件根部增設支撐環(huán)。支撐環(huán)能頂住密封件，防止其被反向擠出，同時保持密封姿勢。此外，凹槽部位可開置導油孔，以利于壓力介質作用于密封件的凹部，撐開雙唇，減少背壓。

提高材質硬度與增設支撐環(huán)：為防止翻轉和扭曲，可提高密封件的材質硬度，并在安裝槽內增設支撐環(huán)，以阻止密封件的軸向竄動。支撐環(huán)不僅能提高密封件的穩(wěn)定性，還能減少摩擦力，延長使用壽命。

優(yōu)化過盈量與表面粗糙度：針對根部磨損問題，應合理選擇密封件的過盈量，避免過大或過小的過盈導致干摩擦和磨損。同時，應確保滑動表面的粗糙度適中，一般推薦Ra0.2～0.4μm。此外，保持密封面的清潔和潤滑也是減少磨損的關鍵。

加強防塵措施：為防止塵埃損傷，應在液壓缸活塞桿外伸端設置防塵圈，并確保其防塵效果。同時，定期清洗和檢查液壓缸內部，防止雜質積累。
